在现代电子工业飞速发展的背景下，电子设备不断向小型化、集成化、高性能化方向演进，对电子封装材料的要求也日益严苛。氧化铝陶瓷基板凭借其优异的综合性能，成为众多高端电子应用的理想选择，正逐步成为推动电子产业升级的关键力量。
一、氧化铝陶瓷基板的材料特性与技术工艺

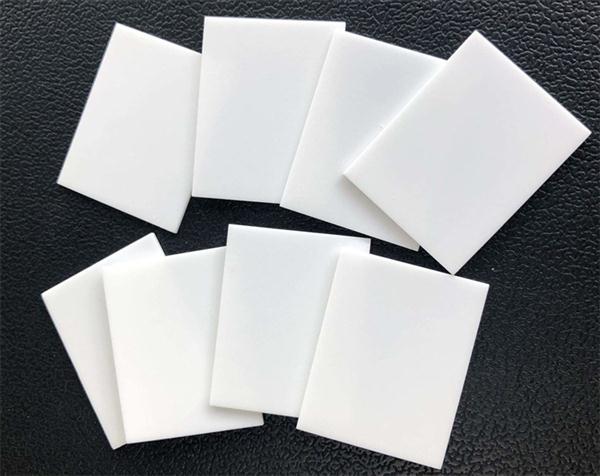

氧化铝陶瓷基板以高纯度氧化铝（Al₂O₃）为主要原料，通过先进的成型与烧结工艺制备而成。根据氧化铝含量的不同，常见的有 95%、96%、98%、99% 等多种规格，氧化铝含量越高，基板的性能越优异。 在制备过程中，精密的流延成型、干压成型等工艺确保了基板的高精度与均匀性。随后的高温烧结环节，使基板内部形成致密的晶体结构，显著提升其机械强度和电气性能。此外，先进的表面处理技术，如金属化处理，可有效实现陶瓷基板与金属线路的可靠连接，为复杂电路设计提供了可能。
二、氧化铝陶瓷基板的核心功能优势
1. 卓越的电气绝缘性能
氧化铝陶瓷具有极高的电阻率和介电强度，能有效隔离电路中的不同导电部件，防止短路和漏电现象发生，保障电子设备的稳定运行。在高频、高压等严苛的电气环境下，其绝缘性能依然表现出色，为信号的高速传输提供纯净的环境。
2. 优良的散热性能
相较于传统的有机基板材料，氧化铝陶瓷基板的热导率更高，能够快速将电子元件产生的热量传导出去，降低元件工作温度，延长其使用寿命。其独特的散热性能，使得电子设备在高功率运行时也能保持良好的稳定性和可靠性。
3. 优异的机械性能
氧化铝陶瓷基板具备高强度、高硬度和良好的耐磨性，可承受较大的机械应力和冲击，不易变形和损坏。在复杂的使用环境中，如振动、冲击等工况下，依然能保持结构的完整性，为电子元件提供可靠的物理支撑。
4. 良好的化学稳定性
该基板对酸碱等化学物质具有较强的耐腐蚀性，能够在恶劣的化学环境中长期使用而不被侵蚀。这种特性使其适用于航空航天、汽车电子、医疗器械等对环境适应性要求极高的领域。
三、氧化铝陶瓷基板的广泛应用场景
在半导体领域，氧化铝陶瓷基板用于芯片封装，助力实现更高的集成度和更小的封装尺寸；在功率电子器件中，其出色的散热和绝缘性能，满足了新能源汽车、光伏发电等行业对高效、可靠电力转换的需求；在航空航天领域，凭借优异的机械和环境适应性能，保障了关键电子设备在极端条件下的稳定运行。 综上所述，氧化铝陶瓷基板凭借其独特的技术特性和强大的功能优势，在电子工业中占据着举足轻重的地位。随着技术的不断进步，其性能将进一步提升，应用领域也将持续拓展，为电子产业的发展注入新的活力。
